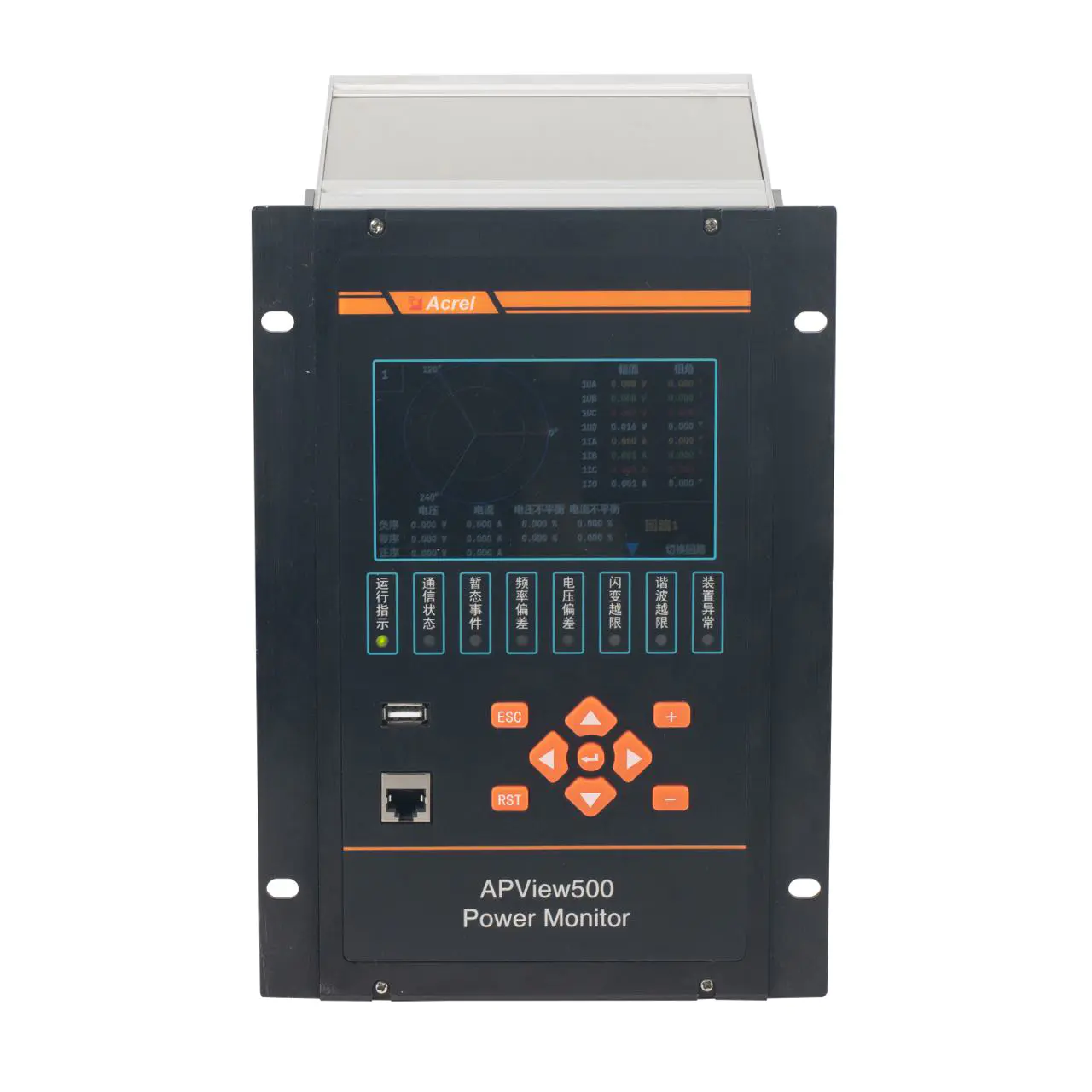

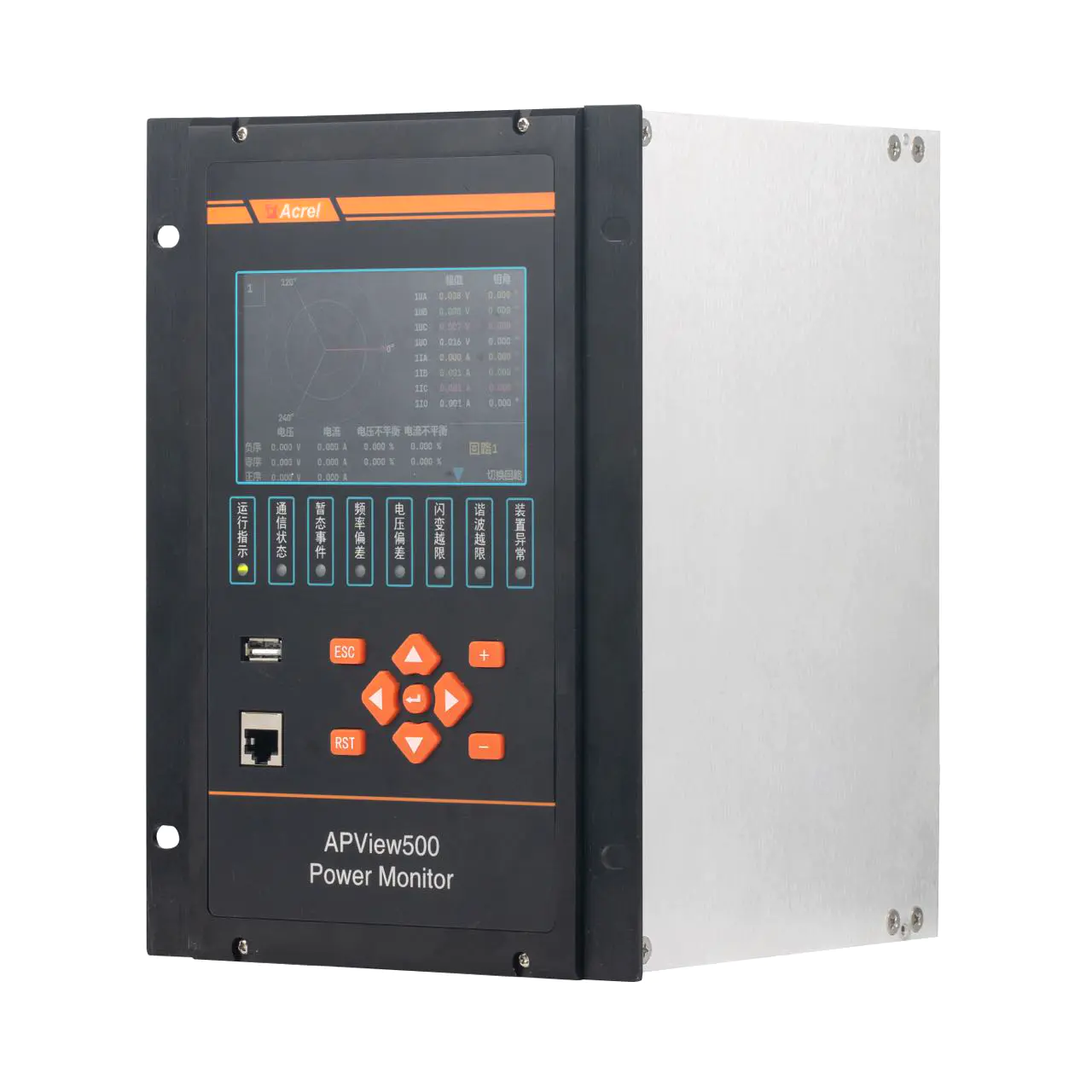

APView500 एसी तीन चरण सीटी एक्सेस पैनल घुड़सवार RS485 पावर एनालाइजर

उत्पाद विवरण

विवरण

• एक्रेल APView500 एक उच्च-सटीकता वाला पावर क्वालिटी मॉनिटरिंग डिवाइस है जिसे IEC61000-4-30 मानक को पूरा करने के लिए डिज़ाइन किया गया है। यह व्यापक निगरानी क्षमताएं प्रदान करता है, जिसमें 2nd~63rd हार्मोनिक माप, वेवफॉर्म सैंपलिंग, वोल्टेज असंतुलन निगरानी, ​​फ्लिकर निगरानी और माप नियंत्रण शामिल हैं। डिवाइस IEC61850 संचार प्रोटोकॉल का समर्थन करता है, जो आधुनिक पावर सिस्टम में निर्बाध एकीकरण सुनिश्चित करता है। अपनी उन्नत सुविधाओं और उच्च सटीकता के साथ, APView500 रासायनिक, इस्पात, धातु विज्ञान, अस्पतालों, डेटा केंद्रों, परिवहन और निर्माण जैसे उद्योगों के लिए आदर्श है, जो पावर क्वालिटी विश्लेषण और सुधार के लिए विश्वसनीय डेटा प्रदान करता है।

  विनिर्देश

  ---

  तकनीकी पैरामीटर	मान
  रेटेड मान	एसी वोल्टेज: एसी/डीसी220V, या डीसी48V करंट: ≥16A(AC250V/DC24V) डीसी48V
  	एसी करंट: एसी1A,5A;
  ओवरलोड क्षमता	1.2In, निरंतर कार्य
  	1 सेकंड के लिए 20 बार बिजली की आपूर्ति
  रेटेड:	एसी/डीसी220, एसी/डीसी110V या डीसी48V अनुमेय विचलन: -20%-+20%
  	बिजली की खपत: ≤15W
  	बिजली की खपत
  ≤0.5VA	(एकल चरण) माप सीमा
  0-1.2In	डिजिटल आउटपुट
  यांत्रिक सेवा जीवन: ≥10000	आउटपुट मोड: निष्क्रिय संपर्क स्विचिंग क्षमता: ≤4000W
  	या ≤384VA
  	ऑन-स्टेट करंट: ≥16A(AC250V/DC24V) निरंतर मोड में;
  	अल्पकालिक (200ms) के लिए ≥30A सटीकता क्लास 0.5 आरएमएस वोल्टेज: ±0.1%
  	आरएमएस करंट: ±0.1% पी, क्यू, एस: ±0.2%
  पावर फैक्टर: क्लास 0.5	वोल्टेज विचलन: 0.1%
  	आवृत्ति विचलन: ±0.001Hz
  	संचार
  	RS485, Modbus-RTU प्रोटोकॉल; ईथरनेट।
  	तीन-चरण असंतुलन
  	वोल्टेज असंतुलन: ±0.15%
  	करंट असंतुलन: ±1%
  पावर फ्रीक्वेंसी झेलने वाला वोल्टेज	बिजली आपूर्ति टर्मिनलों के सेट और सिग्नल इनपुट, आउटपुट टर्मिनलों के सेट के बीच 2kV/1min (RMS)
  शेल और सभी टर्मिनलों के सेट के बीच (संदर्भ वोल्टेज 40V से कम वाले टर्मिनलों के सेट को छोड़कर) AC 4kV	तापमान
  	ऑपरेशन: -10℃~+55℃ स्टोरेज: -30℃~+80℃
  आर्द्रता	≤95%RH, कोई संघनन नहीं, संक्षारक गैस के बिना
  	ऊंचाई
  ≤ 2500m	आयाम और वायरिंग आरेख आवेदन परिदृश्य
