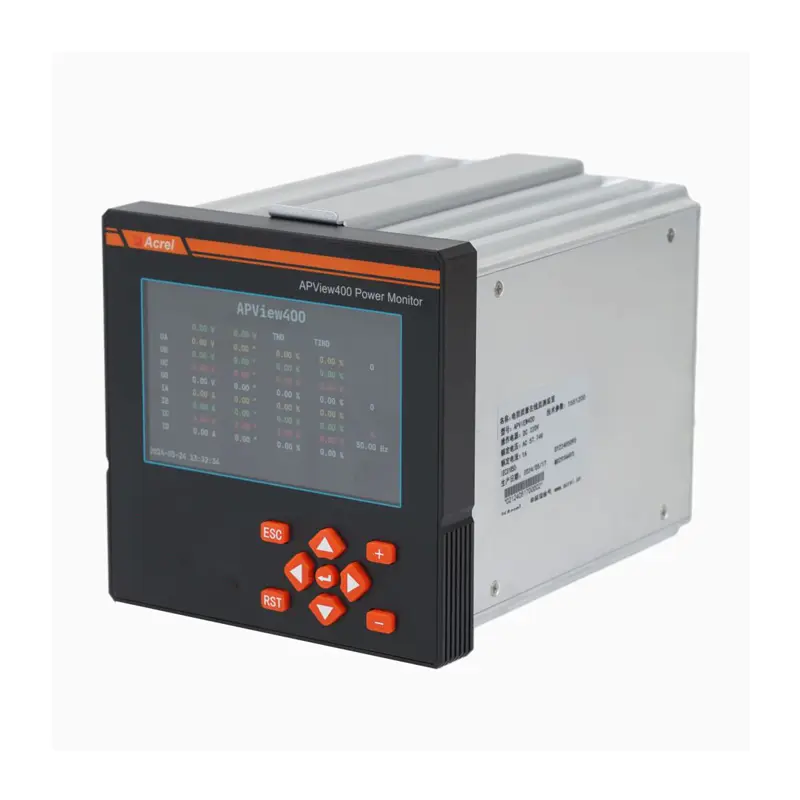

APView400 क्लास ए प्रमाणित पावर क्वालिटी एनालाइजर

उत्पाद विवरण

वर्णन कीजिए

• Acrel APView400 पावर क्वालिटी एनालाइजर पीक्यूएम सिस्टम के लिए एक पेशेवर बिजली-गुणवत्ता निगरानी उपकरण है। यह IEC61000 - 4 - 30 Ed3 क्लास ए और IEC60253 - 22 क्लास 0.2S मानकों के अनुरूप है।विघटन तरंगरूप रिकॉर्डिंग और विघटन दिशा का पता लगाने जैसे उन्नत कार्यों के साथयह 2000 से अधिक तरंगों और 5000 घटनाओं के अनुक्रम (एसओई) को रिकॉर्ड कर सकता है। इसमें उच्च परिशुद्धता माप, उच्च प्रदर्शन वाला मल्टी-कोर प्लेटफॉर्म और एक एम्बेडेड ऑपरेटिंग सिस्टम भी है।यह उपकरण 35 किलोवोल्ट तक की बिजली आपूर्ति प्रणालियों के लिए उपयुक्त है और इसका व्यापक रूप से अर्धचालकों जैसे उद्योगों में उपयोग किया जाता है।, पेट्रोकेमिकल्स, इस्पात, अस्पताल, डेटा सेंटर और परिवहन। यह विभिन्न संचार प्रोटोकॉल जैसे Modbus-RTU, Modbus-TCP, और IEC61850 MMS,इसे बिजली-गुणवत्ता निगरानी के लिए एक व्यापक समाधान बनाना.

  विनिर्देश

  ---

  तकनीकी पैरामीटर	मूल्य
  नामित मूल्य	एसी वोल्टेजःएसी/डीसी220V, AC/DC110V या DC48V
  	एसी करंटःएसी1ए,5ए;
  अतिभार क्षमता	1.2इन, निरंतर कार्य
  	20 बार 1 सेकंड के लिए
  विद्युत आपूर्ति	रेटेड: AC/DC220, AC/DC110V या DC48V
  	अनुमेय विचलन: -20%-+20%
  	बिजली की खपतः≤15W
  बिजली की खपत	≤0.5VA (एकल चरण)
  क्रोध को मापना	0-1.2 इंच
  डिजिटल आउटपुट	मैकेनिकल सेवा जीवनः ≥10000
  	आउटपुट मोडः निष्क्रिय संपर्क
  	स्विचिंग क्षमताः ≤4000W या ≤ 384VA
  	चालू अवस्था वर्तमानः ≥16A ((AC250V/DC24V) निरंतर मोड में;
  	≥30A अल्पकालिक (200ms)
  एशुद्धता	कक्षा 0.5
  	आरएमएस वोल्टेजः±0.1%
  	आरएमएस वर्तमानः±0.1%
  	P,Q,S: ± 0.2%
  	पावर फैक्टरःक्लास 05
  	वोल्टेज विचलनः0.1%
  	आवृत्ति विचलनः±0.001Hz
  संचार	RS485, Modbus-RTU प्रोटोकॉल; ईथरनेट।
  तीन चरण असंतुलन	वोल्टेज असंतुलनः±0.15%
  	वर्तमान असंतुलनः±1%
  शक्ति आवृत्ति वोल्टेज का सामना	टर्मिनलों के पावर सप्लाई सेट और सिग्नल इनपुट के बीच, टर्मिनलों के आउटपुट सेट 2kV/1min (RMS)
  	खोल और टर्मिनलों के सभी सेट के बीच ((टर्मिनलों के सेट को छोड़कर संदर्भ वोल्टेज 40V से कम) AC 4kV
  तापमान	ऑपरेशनः -10°C+55°Cस्टोरेजः -30°C-+80°C
  आर्द्रता	≤95% आरएच, कोई संघनक नहीं, बिना संक्षारक गैस के
  ऊंचाई	≤ 2500 मीटर



  आयाम और वायरिंग आरेख

  ---
