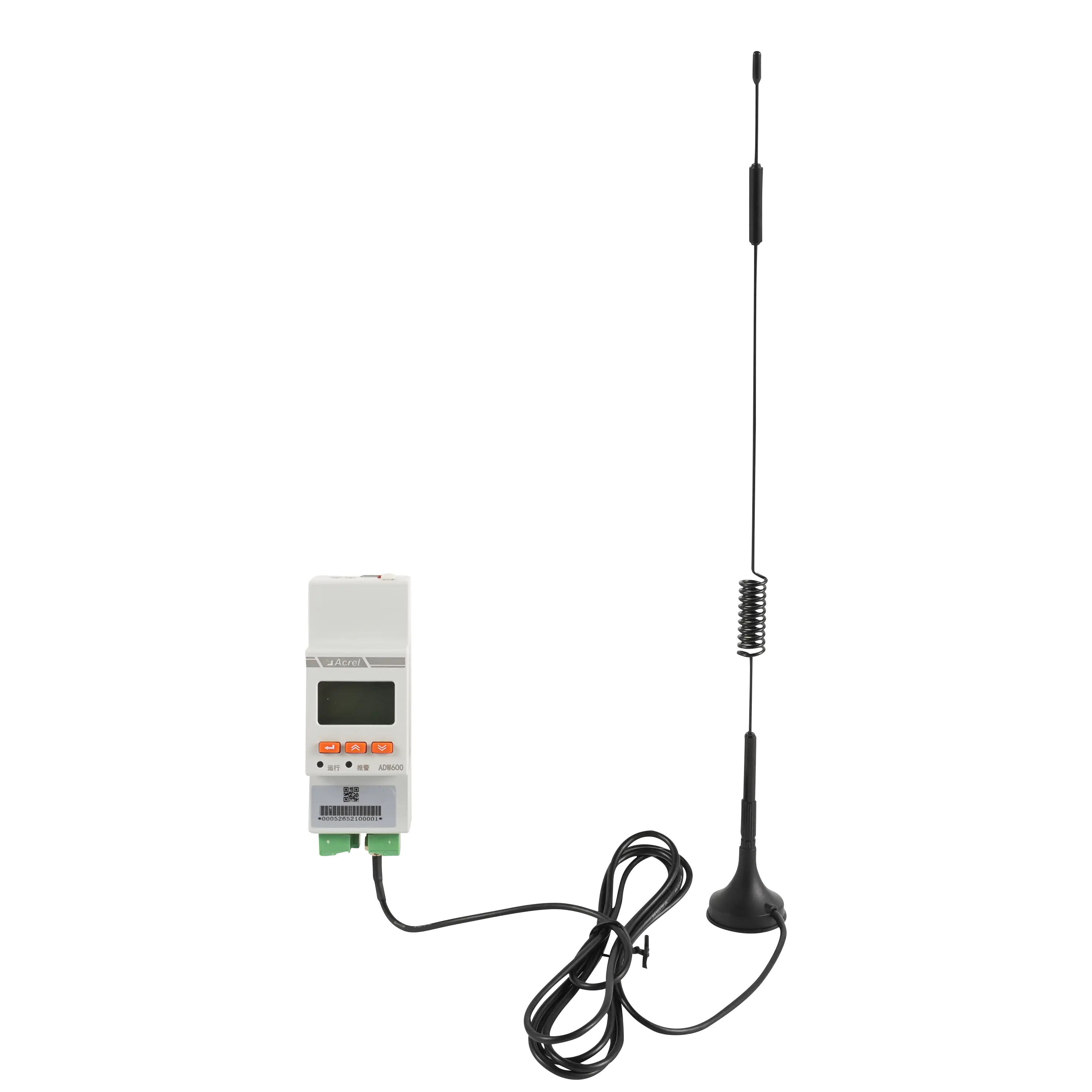

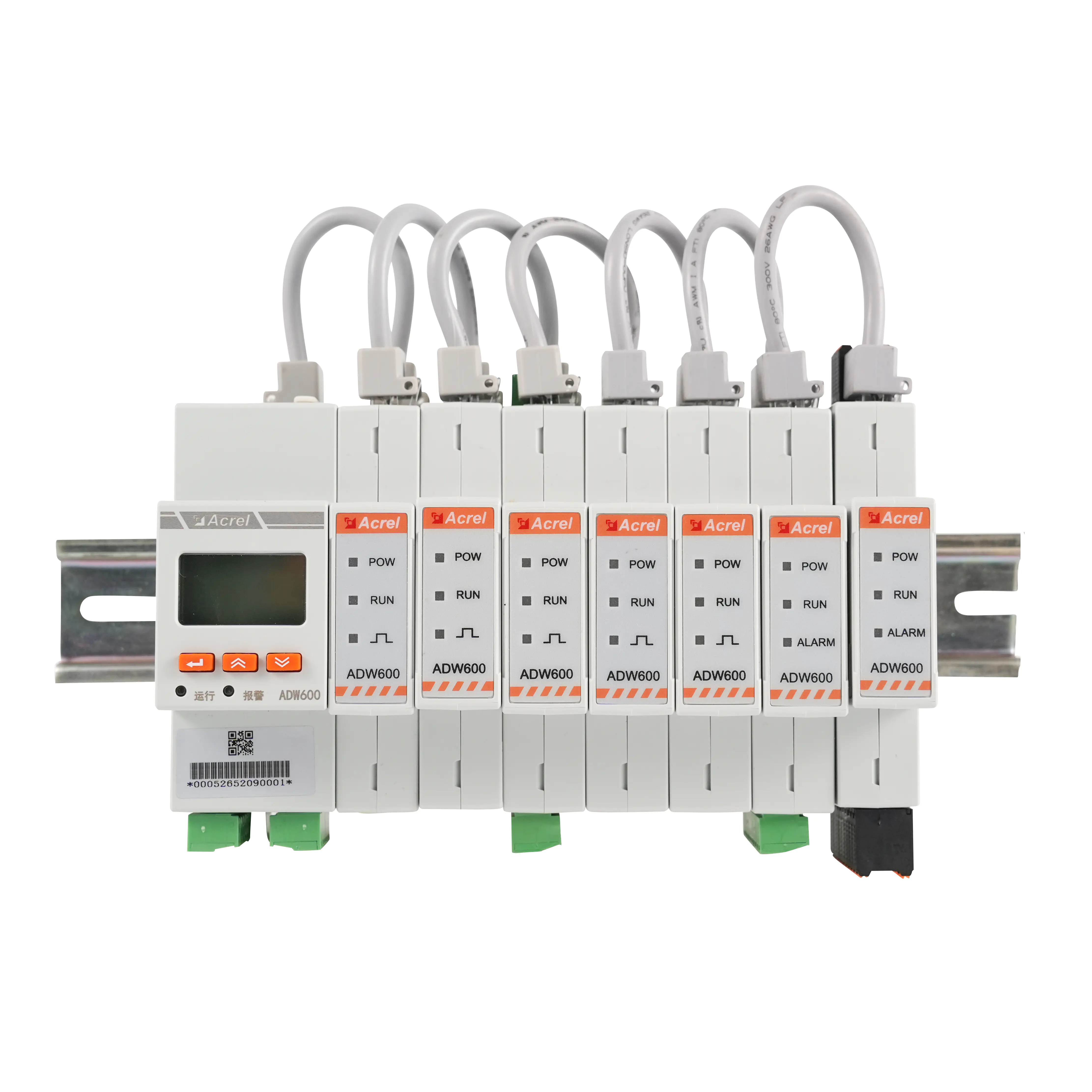

ADW600 मल्टी सर्किट पावर मीटरिंग मॉड्यूल

उत्पाद विवरण

वर्णन कीजिए

• ADW600 आधुनिक बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया एक उन्नत IoT- आधारित ऊर्जा निगरानी समाधान है।तीन चरण ऊर्जा निगरानी, जो कई सर्किटों में वोल्टेज, करंट, पावर और ऊर्जा की खपत के सटीक माप को सक्षम करता है।बहु-सर्किट धारा मापने की क्षमता, ADW600 उन अनुप्रयोगों के लिए आदर्श है जिनमें वितरित भारों की केंद्रीकृत निगरानी की आवश्यकता होती है।

  यह स्मार्ट ऊर्जा मीटरउच्च सटीकता वाले वोल्टेज और पावर मीटरिंगलचीले संचार विकल्पों के साथ, इसे जटिल वातावरणों के लिए उपयुक्त बनाता है। इसकी आईओटी-सक्षम वास्तुकला वास्तविक समय विश्लेषण और दूरस्थ प्रबंधन के लिए निर्बाध डेटा संचरण की अनुमति देती है,सहायक कुशलऔद्योगिक और वाणिज्यिक ऊर्जा प्रबंधन.

  ADW600 का व्यापक रूप से उपयोग किया जाता हैईवी चार्जिंग स्टेशन, डाटा सेंटर, वाणिज्यिक भवन और बिजली वितरण प्रणाली, जहां विश्वसनीय और स्केलेबल निगरानी आवश्यक है। यह विस्तृत ऊर्जा अंतर्दृष्टि प्रदान करके और परिचालन दृश्यता में सुधार करके उपयोगकर्ताओं को ऊर्जा दक्षता को अनुकूलित करने, लागतों को कम करने में मदद करता है,और सिस्टम सुरक्षा में सुधार.

  अपने कॉम्पैक्ट डिजाइन और शक्तिशाली कार्यक्षमता के साथ, ADW600 अगली पीढ़ी के लिए एक विश्वसनीय समाधान हैस्मार्ट एनर्जी मॉनिटरिंग और आईओटी पावर मैनेजमेंट एप्लिकेशन.

  विनिर्देश

  ---

  ADW600-U	नामित वोल्टेज	3×57.7/100V,3×220/380V,3×100V, 3×380V
  	वोल्टेज सटीकता	0.5 प्रतिशत
  	आवृत्ति	45-65 हर्ट्ज
  	बिजली की खपत	<0.5VA (प्रत्येक चरण)
  ADW600-I	इनपुट करंट	D10:0.03-0.15(6) A,D16:0.8-2(100) A,D24:3.2-8 ((400) A,D36:4.8-12 ((600) ए
  	सक्रिय ऊर्जा की सटीकता	वर्ग बी
  	ऊर्जा की पल्स चौड़ाई	80±20ms
  	सक्रिय ऊर्जा पल्स स्थिर	D10:6400imp/kWh,D16:400imp/kWh,D24:100imp/kWh,D36:60imp/kWh
  	बिजली की खपत	<1VA (प्रत्येक चरण)
  ADW600-K	डीआई	4-चैनल निष्क्रिय इनपुट, अंतर्निहित DC12V बिजली की आपूर्ति
  	DO	2-चैनल निष्क्रिय आउटपुट, क्षमता AC230V/DC30V, 3A
  ADW600-TL	तापमान माप	12-चैनल तापमान माप, सटीकताः±2°C, 12 तापमान माप तारों के साथ।
  	अवशिष्ट धारा माप	4-चैनल अवशिष्ट धारा माप, इनपुट रेंज 1mA तक, सटीकता 1%, अवशिष्ट धारा ट्रांसफार्मर को अलग से खरीदा जाना चाहिए
