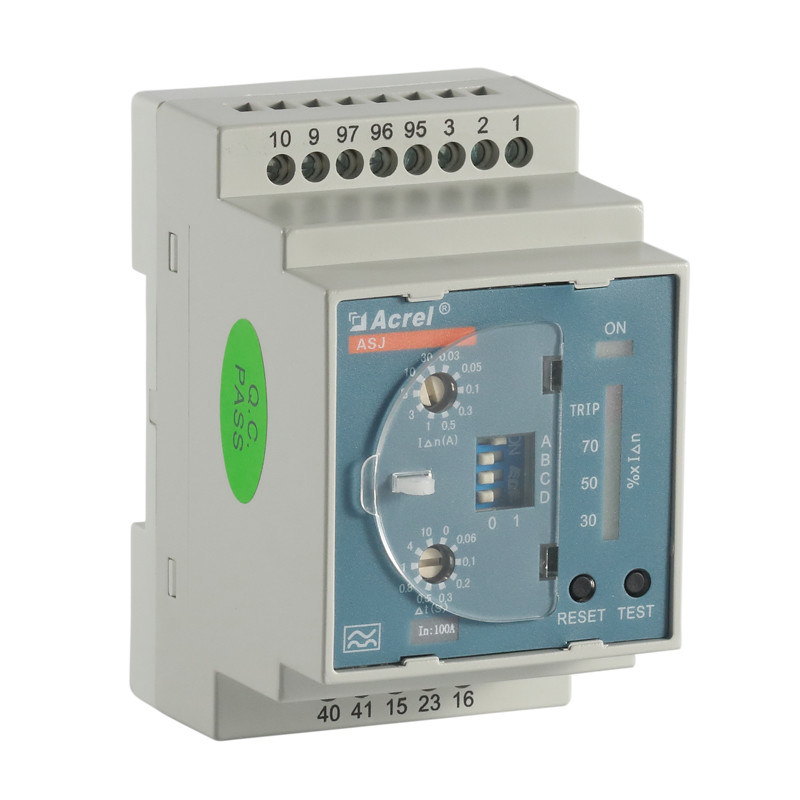

Acrel ASJ10-LD1A पृथ्वी रिले डिन रेल 35 मिमी

उत्पाद विवरण

एएसजे सीरीज़ के बाद के वर्तमान, कम वोल्टेज सर्किट ब्रेक या कम वोल्टेज संपर्ककर्ता के एक्शन रिले को संयुक्त बाद के वर्तमान उत्पादन उपकरण के लिए बनाया जा सकता है,जो मुख्य रूप से टीटी और टीएन सिस्टम वितरण सर्किट के लिए 50 हर्ट्ज के वैकल्पिक धारा के साथ लागू होता है, नाममात्र वोल्टेज 400V या उससे कम है। एएसजे सीरीज के एक्शन रिले के बाद वर्तमान विद्युत सर्किट के लिए पृथ्वी गलती सुरक्षा में लागू किया जाता है,ताकि उपकरण क्षति और बिजली के उपकरण की आग दुर्घटना के कारण जमीन दोष वर्तमान से बचा जा सके, इसके अतिरिक्त

पैरामीटरः

आयाम:

वायरिंगः

नेटवर्कः

आवेदनः

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: एक अवशिष्ट धारा ट्रांसफार्मर के माध्यम से कितने तारों को पारित किया जा सकता है?

क्या मैं सिर्फ एक फायरवायर डाल सकता हूँ? क्या मैं सेंसर के माध्यम से ए, बी, सी के फायरवायर को पास कर सकता हूँ?

उत्तरः तीन चरण चार तार प्रणाली में, चार तारों का उपयोग किया जाना चाहिए। आप सिर्फ एक फायरवायर पास नहीं कर सकते,

और A, B, C, N सभी अवशिष्ट धारा ट्रांसफार्मर के माध्यम से पारित किया जाना चाहिए। एक उपयुक्त ट्रांसफार्मर तार व्यास और साइट पर नाममात्र धारा के अनुसार चुना जाना चाहिए।

प्रश्न: तीन चरणों और चार तारों का तार बहुत मोटा होता है। क्या प्रत्येक चरण में एक माप सेंसर लगाया जा सकता है, और चार सेंसर सेकेंडरी को छोटे छेद आकार के तारों के माध्यम से पारित किया जा सकता है।फिर अवशिष्ट वर्तमान रिले कनेक्ट?

उत्तर: अनुशंसित नहीं है। इस योजना के अनुसार, उच्च शक्ति और

उच्च आवृत्ति उपकरण, तीन चरण के आउटपुट धारा के वेक्टर योग

चार तार माप ट्रांसफार्मर शून्य नहीं है (सीधे मापा 0 है), जो कर सकते हैं

आसानी से खराबी और ट्रिपिंग का कारण बनता है।

प्रश्न: क्या नवीनीकरण परियोजना में खुले प्रकार के अवशिष्ट धारा ट्रांसफार्मर का उपयोग किया जा सकता है?

उत्तर: पुनर्निर्माण परियोजनाओं के लिए, यदि लाइन का तार व्यास 100 मिमी से कम है, तो खुले प्रकार के अवशिष्ट वर्तमान ट्रांसफार्मर का उपयोग किया जा सकता है।यह इस एपर्चर से बड़ा खुला प्रकार के अवशिष्ट वर्तमान ट्रांसफार्मर का उपयोग करने के लिए अनुशंसित नहीं है, क्योंकि बड़े एपर्चर सेंसर की माप सटीकता खराब है।

प्रश्न: शेष विद्युत रिले चालू होने के तुरंत बाद क्यों काम करता है?

उत्तर: एक कारण तारों की त्रुटि हो सकती है; दूसरा गलत उत्पाद चयन हो सकता है।

प्रश्नः एएसजे अवशिष्ट धारा रिले को बंद करने के बाद, ब्रेकर ट्रिप आउट हो जाएगा। इस घटना का कारण क्या है?

उत्तर: यह घटना यह है कि संरक्षित बिजली की आपूर्ति काट दिए जाने के बाद ब्रेकर ट्रिप आउट हो जाएगा; दूसरा दोहरी शक्ति स्विचिंग से गुजरने पर लाइन की रक्षा करना है।

एएसजे श्रृंखला अवशिष्ट वर्तमान रिले वह प्रकार है जो स्वचालित रूप से वसूली और रीसेट करता है जब सहायक शक्ति विफल हो जाती है। उपरोक्त शर्तों के अनुसार,उपकरण को उस प्रकार के रूप में चुना जा सकता है जो बिजली की विफलता के समय स्वचालित रूप से कार्य नहीं करता है.

प्रश्न: पैनल पर In:100A का क्या अर्थ है? क्या इसे हटाया जा सकता है?

उत्तर: इन का अर्थ है रेटेड करंट और इसे हटाया नहीं जा सकता। यह स्पष्ट रूप से 4 में निर्धारित है।2.2जीबी/टी 22387-2016 के.2 और 5.1 के अनुसार, पैनल को नामित धारा या अवशिष्ट धारा ट्रांसफार्मर के छेद के आकार के साथ चिह्नित किया जाना चाहिए।
