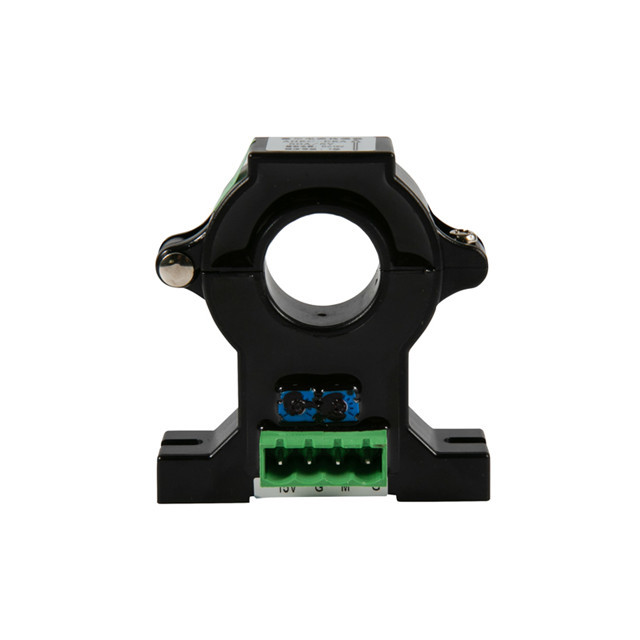

Acrel स्प्लिट कोर हॉल इफेक्ट करंट सेंसर AHKC-EKA

उत्पाद विवरण

करंट ट्रांसफार्मर (CT) का उपयोग उच्च एसी करंट को छोटे, आसानी से प्रबंधनीय मानों में बदलने के लिए किया जाता है। इन्हें पैनल मीटर या रिले से जोड़ा जाता है और ये करंट को मापने या उपकरण को सुरक्षित रखने में मदद कर सकते हैं।

आयाम:

पैरामीटर:

स्थापना:

वायरिंग:

सावधानियां:

1. जब हॉल सेंसर का उपयोग किया जाता है, तो बेहतर डायनामिक विशेषताओं और संवेदनशीलता प्राप्त करने के लिए प्राथमिक साइड कॉइल और सहायक साइड कॉइल के बीच युग्मन पर ध्यान दिया जाना चाहिए, हॉल सेंसर मॉड्यूल के थ्रेड होल को पूरी तरह से भरने वाले एकल कंडक्टर का उपयोग करने का प्रस्ताव है।

2. जब हॉल सेंसर का उपयोग किया जाता है, तो रेटेड इनपुट करंट मान के तहत सर्वोत्तम माप सटीकता प्राप्त की जा सकती है। जब मापा गया करंट रेटेड मान से बहुत कम होता है, तो सर्वोत्तम सटीकता प्राप्त करने के लिए प्राथमिक साइड मल्टी-टर्न का उपयोग कर सकता है, जो कि IpNp = रेटेड एम्पीयर-टर्न है। इसके अलावा, प्राथमिक साइड फीडर लाइन का तापमान 80℃ से अधिक नहीं होना चाहिए।

3. जब हॉल करंट सेंसर सामान्य रूप से काम कर रहा हो, तो सहायक बिजली की आपूर्ति कैलिब्रेशन मान के ±20% से अधिक नहीं होनी चाहिए।

4. स्थापना और उपयोग के दौरान हॉल करंट सेंसर को उच्च स्थान (≥1m) से गिरने से सख्ती से मना किया जाता है।

5. जीरो और फुल स्केल रेगुलेटर पोटेंशियोमीटर को एडजस्ट नहीं किया जा सकता है।

6. सहायक बिजली की आपूर्ति को स्वेच्छा से तैनात करने की आवश्यकता है।

7. पावर पॉजिटिव और नेगेटिव पोल को उल्टा नहीं जोड़ा जा सकता है।
