कॉम्पैक्ट आकार Class0.5 ADW350 वायरलेस मीटरिंग मीटर उच्च परिशुद्धता
व्यक्ति से संपर्क करें : Dina Huang
फ़ोन नंबर : 18761502682
WhatsApp : +8618761502682
| न्यूनतम आदेश मात्रा : | 1pc | पैकेजिंग विवरण : | कार्टून |
|---|---|---|---|
| प्रसव के समय : | 2-3 कार्य दिवस | भुगतान शर्तें : | टी/टी |
| आपूर्ति की क्षमता : | 5000पीसी/दिन |
| उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Acrel |
|---|---|---|---|
| प्रमाणन: | CE | मॉडल संख्या: | ADW210-D16-4S |
|
विस्तार जानकारी |
|||
| प्रकार: | मल्टी सर्किट ऊर्जा मीटर | संचार: | 485 रुपये |
|---|---|---|---|
| स्थापना: | डीआईएन रेल स्थापना | प्रमाणपत्र: | सीई |
| मानक: | आईईसी62052-11/आईईसी62053-21 | ||
| प्रमुखता देना: | 3 चरण वायरलेस ऊर्जा मीटर iot,बहु-चैनल वायरलेस ऊर्जा मीटर आईओटी,iot वायरलेस ऊर्जा मीटर |
||
उत्पाद विवरण

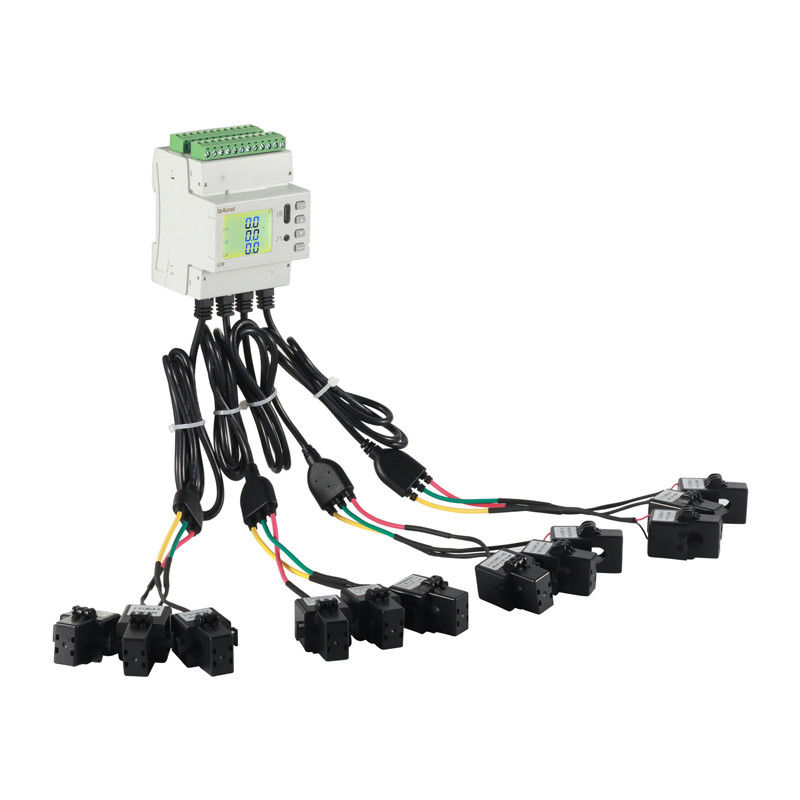

ADW210-D16-4S मल्टी चैनल 3 चरण वायरलेस ऊर्जा मीटर
सामान्य:
ADW2XX रेल प्रकार के बहु-सर्किट पावर मीटर मुख्य रूप से कई तीन-चरण सर्किट के पूर्ण विद्युत मापदंडों को मापने के लिए उपयोग किए जाते हैं।वे एक ही समय में चार तीन चरण सर्किट के वर्तमान इनपुट से जुड़ा जा सकता हैयह वोल्टेज और करंट, पावर, पावर फैक्टर, चरण कोण, असंतुलन, हार्मोनिक्स और अन्य मापदंडों को माप सकता है।
मुख्य विशेषताएं:
कार्य
तकनीकी मापदंड
1मुख्य मॉडल कार्यः
| सहायक शक्ति | एसी/डीसी 85265V; खपत≤10VA; | ||
| इनपुट | आवृत्ति | 45 ¢ 65 हर्ट्ज; | |
| वोल्टेज | AC 3×220V/380V; अधिभारः 1.2 गुनानाममात्र मूल्य (निरंतर); नाममात्र मूल्य का 2 गुना / 1s |
||
| उपभोगः ≤ 0.5VA; | |||
| वर्तमान | AC 5A,100A,400A,600A; ((बाहरी खोलने वाला ट्रांसफार्मर); अधिभारः नाममात्र मूल्य का 1.2 गुना (निरंतर); नाममात्र मूल्य का 10 गुना / 1s; |
||
| उपभोगः ≤ 0.5VA | |||
| माप की सटीकता |
आवृत्ति 0.05 हर्ट्ज; वोल्टेज,वर्तमानः 0.5 स्तर; सक्रिय विद्युत ऊर्जाः स्तर 1; प्रतिक्रियाशील विद्युत ऊर्जाः स्तर 2; दो से तीसवीं बार हार्मोनिक सटीकताः ± 1%; |
||
| विशेषताएं | पल्स आउटपुट | आउटपुट मोडः ओपन कलेक्टर के साथ ऑप्टोकपलर पल्स; | |
| संचार | RS485, Modbus-RTU; बाउड दर 1200 ₹38400; | ||
| स्विच करना | इनपुट | सूखी संपर्क इनपुट, अंतर्निहित बिजली की आपूर्ति; | |
| आउटपुट | आउटपुट मोडः रिले सामान्य रूप से खुला संपर्क आउटपुट; संपर्क रेटिंगः AC 250V/3A DC 30V/3A; | ||
| रूपरेखा | L*W*H(मिमी) | 72 गुना 97.7 गुना 71.5 | |
| पर्यावरण | कार्य तापमान | -10°C~+45°C | |
| भंडारण तापमान | -40°C~+70°C | ||
| सापेक्ष आर्द्रता | ≤95% कोई संघनक नहीं | ||
| ऊंचाई | ≤2500 मीटर | ||
2विस्तारित मॉडल कार्यः
| स्विच मॉड्यूल | विद्युत आपूर्ति | RJ45 इंटरफ़ेस, DC 12V, बिजली की खपत ≤1W; |
| संचार | RJ45 इंटरफेस, Modbus-RTU प्रोटोकॉल; (मुख्य शरीर के साथ संचार) | |
| स्विच इनपुट | सूखी संपर्क इनपुट, अंतर्निहित बिजली की आपूर्ति; | |
| स्विच आउटपुट |
आउटपुट मोडः सामान्य रूप से खुला संपर्क आउटपुट रिले; संपर्क क्षमताः AC 250V/3A DC 30V/3A; |
|
| तापमान माप लीक मॉड्यूल | विद्युत आपूर्ति | RJ45 इंटरफ़ेस, DC 12V, बिजली की खपत ≤1W; |
| संचार | RJ45 इंटरफेस, Modbus-RTU प्रोटोकॉल; (मुख्य शरीर के साथ संचार) | |
| तापमान माप | मानक एनटीसी तापमान सेंसर, माप सीमा -20~100°C; | |
| लीक माप | अवशिष्ट धारा ट्रांसफार्मर जुड़ा हुआ है, माप सीमा 10 ~ 3000 mA है; | |
| माप की सटीकता | तापमान ±2°C, लीक स्तर 1; |
आयाम
सामने का पैनल
गाइड रेल की स्थापना
वायरिंग
3P4W
3P3W
वैकल्पिक मॉड्यूल
बाहरी मॉड्यूल (एमटीएल)
12 बाहरी एनटीसी तापमान माप
4 चैनल अवशिष्ट धारा माप
बाहरी वायरलेसमॉड्यूल ((AWT100)
डाउनलिंक RS485; अपलिंक 4G, 2G, NB, Lora, LoraWAN, ईथरनेट, वाईफ़ाई, जीपीएस, प्रोफिबस
बाहरी मॉड्यूल (MK)
12 चैनल DI + 4 चैनल DO
नेटवर्क
