यूपीएस मॉनिटरिंग के लिए Acrel H3G-TA बैटरी मॉनिटरिंग सिस्टम
व्यक्ति से संपर्क करें : Dina Huang
फ़ोन नंबर : 18761502682
WhatsApp : +8618761502682
| न्यूनतम आदेश मात्रा : | 1pc | पैकेजिंग विवरण : | कार्टून |
|---|---|---|---|
| प्रसव के समय : | 5 से 8 कार्यदिवस | भुगतान शर्तें : | टी/टी |
| आपूर्ति की क्षमता : | 5000पीसी/दिन |
| उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Acrel |
|---|---|---|---|
| प्रमाणन: | CE | मॉडल संख्या: | एबीएटी100-एस |
|
विस्तार जानकारी |
|||
| सापेक्ष आर्द्रता: | 5%~95% | वायुमंडलीय दबाव की तीव्रता: | 80~110kPa |
|---|---|---|---|
| विद्युत आपूर्ति: | डीसी 24 वी | ||
| प्रमुखता देना: | ABAT100-S लीड-एसिड बैटरी निगरानी मॉड्यूल,डाटा सेंटर लीड-एसिड बैटरी मॉनिटरिंग मॉड्यूल,अस्पताल सीसा-एसिड बैटरी निगरानी मॉड्यूल |
||
उत्पाद विवरण
बैटरी ऑनलाइन निगरानी प्रणाली
ABAT100-HS कलेक्टर मॉड्यूल
Acrel ABAT100 सीरीज बैटरी ऑनलाइन मॉनिटरिंग सिस्टम बैटरी ऑपरेशन की जानकारी प्रदान कर सकता है जैसे कि वोल्टेज, आंतरिक प्रतिरोध और आंतरिक तापमान, जिसमें SOC और SOH शामिल हैं,और बैटरी पैक बैकअप समय की गारंटी और बैटरी पैक जीवन का विस्तार करने के लिए विफल बैटरी के लिए प्रारंभिक चेतावनी और बैटरी समानांतर प्रदान कर सकते हैं. प्रणाली में निगरानी कार्य हैं, और इसे स्थापित करना, बनाए रखना और उपयोग करना आसान है। प्रणाली में मुख्य रूप से ABAT100-S एकल बैटरी निगरानी मॉड्यूल, ABAT100-C समूह बैटरी निगरानी मॉड्यूल शामिल हैं।,ABAT100-HS कलेक्टर मॉड्यूल और टच स्क्रीन आदि। अलार्म और वास्तविक समय के डेटा को टच स्क्रीन के माध्यम से क्वेरी किया जा सकता है और मापदंडों को सेट किया जा सकता है,और निगरानी मंच नेटवर्क केंद्रीकृत प्रबंधन का एहसास करने के लिए चुना जा सकता है.
लीड-एसिड बैटरी निगरानी प्रणाली के लिए मॉड्यूल
| उत्पाद मॉड्यूल | ||||||||||||||||||||||||||||
| मॉडल | कार्य विवरण | |||||||||||||||||||||||||||
| एबीएटी100-एचएस | DC24V इनपुट, बैटरी के एक समूह को प्रबंधित करने के लिए एक, एक समूह में 120 बैटरी तक। | |||||||||||||||||||||||||||

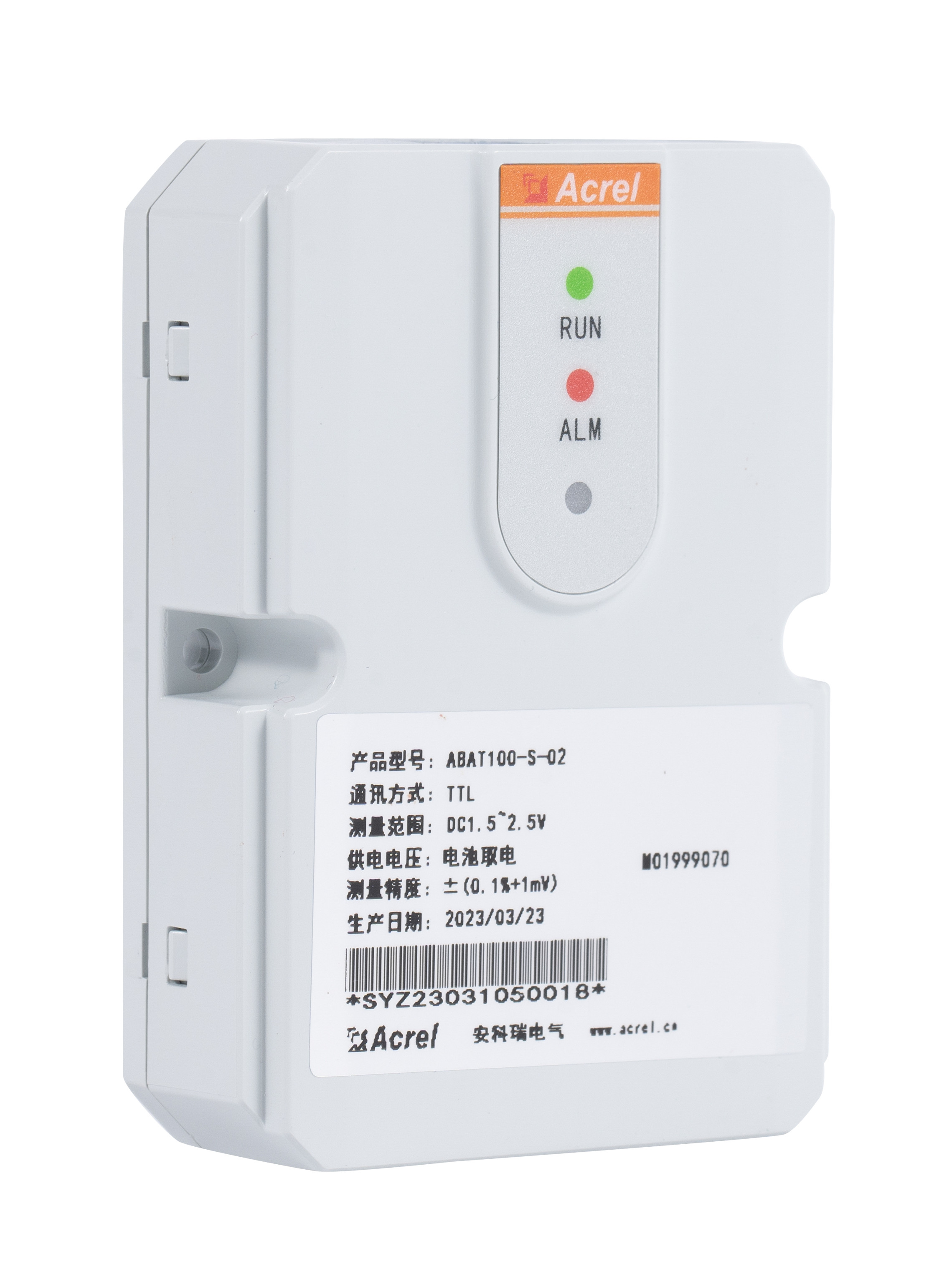

| ABAT100-S-02 | एक 2V बैटरी की निगरानी करें, बैटरी वोल्टेज, आंतरिक प्रतिरोध और नकारात्मक की निगरानी अंतिम तापमान। |
|||||||||||||||||||||||||||
| ABAT100-S-06 | एक 6V बैटरी की निगरानी करें, बैटरी वोल्टेज, आंतरिक प्रतिरोध और नकारात्मक की निगरानी अंतिम तापमान। |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | एक 12V बैटरी की निगरानी, बैटरी वोल्टेज की निगरानी, आंतरिक प्रतिरोध और नकारात्मक अंतिम तापमान। |
|||||||||||||||||||||||||||
| एबीएटी100-सी | अधिकतम के साथ एक परिवेश तापमान के साथ एक चार्ज/डिस्चार्ज धारा की निगरानी 1000A की वर्तमान सीमा। |
|||||||||||||||||||||||||||
आयाम
तकनीकी कार्य
| कार्य | विवरण |
| ऑनलाइन निगरानी | 24 घंटे ऑनलाइन निगरानी, प्रति मॉड्यूल एक बैटरी, निगरानी वोल्टेज, आंतरिक प्रतिरोध और नकारात्मक टर्मिनल तापमान; |
| उच्च सटीकता माप | आंतरिक प्रतिरोध माप त्रुटि 1% तक कम; |
| बैटरी का आंतरिक प्रतिरोध परीक्षण | प्रत्येक बैटरी के आंतरिक प्रतिरोध की स्वचालित आवधिक माप, जिसे कलेक्टर द्वारा नियंत्रित किया जाता है। |
| कम शक्ति वाला डिजाइन | कम शक्ति मोड में मैन्युअल प्रवेश, एस-मॉड्यूल बैटरी से 0.5mA तक की धारा खींचता है; |
| जाम विरोधी डिजाइन | उच्च विरोधी हस्तक्षेप डिजाइन, उच्च शक्ति उच्च आवृत्ति यूपीएस के लहर हस्तक्षेप को अवरुद्ध कर सकते हैं; |
| संचार प्रोटोकॉल | MODBUS-RTU प्रोटोकॉल; |
| स्थापित करने की विधि | टाई-डाउन माउंट या चिपकने वाला माउंट; |
| सूचक प्रकाश | लाल और हरे रंग की एलईडी लाइट, पावर लाइट के रूप में हरे रंग की लाइट, इंडिकेटर लाइट के रूप में लाल लाइट; |
तकनीकी मापदंड
| तकनीकी मापदंड | विवरण | ||
| कार्य वातावरण |
ऑपरेटिंग तापमानः -10°C-50°C; सापेक्ष आर्द्रताः 5%~95%; वायुमंडलीय दबाव तीव्रताः 80 ~ 110kPa; |
||
| निगरानी क्षमता | एक एस मॉड्यूल एक बैटरी की निगरानी करता है | ||
| निगरानी का दायरा | 2V, 6V, 12V बैटरी 3000AH से कम क्षमता के साथ | ||
| माप रेंज और सटीकता | माप सामग्री | दायरा | सटीकता |
| एकल वोल्टेज | 2V, 6V, 12V | ±0.1% | |
| एकल आंतरिक प्रतिरोध | 5065535uΩ | (रिज़ॉल्यूशन) 1uΩ | |
| नकारात्मक तापमान | -5°C+105°C | ±1°C | |
|
बिजली की आवश्यकताएं
|
सीधे निगरानी बैटरी से, 2V मॉड्यूल 10mA के अवशोषण धारा के सामान्य संचालन, अधिकतम 13mA से अधिक नहीं है, 6V, 12V मॉड्यूल 5mA के अवशोषण धारा के सामान्य संचालन,अधिकतम 7mA से अधिक नहीं है, विभिन्न मॉड्यूल अवशोषण वर्तमान स्थिरता बहुत अधिक है; | ||
| सुरक्षा | माप सर्किट और पावर सर्किट दो स्तर की सुरक्षा के साथ, रिवर्स कनेक्शन सुरक्षा और ऑप्टो-अलगाव के साथ; | ||
| संचार इंटरफ़ेस | UART पोर्ट, MODBUS प्रोटोकॉल का समर्थन | ||
| इन्सुलेशन वोल्टेज का सामना | 2000VAC | ||
| वजन | 90 ग्राम | ||
नेटवर्क
नेटवर्क समाधान 1: टच स्क्रीन सीरियल पोर्ट अधिग्रहण नेटवर्क समाधानः
नेटवर्क समाधान 2: एक्रेल ईएमएस, ईआईओटी प्लेटफॉर्म नेटवर्क समाधानः
नोटः
ABAT100-HS: एक बैटरी समूह का प्रबंधन करता है, एक समूह में 120 बैटरी तक;
ABAT100-S-02/6/12: 2/6/12V बैटरी का पता लगाता है, बैटरी वोल्टेज, आंतरिक प्रतिरोध और नकारात्मक तापमान का भी पता लगाता है;
ABAT100-C: 1000A की अधिकतम धारा सीमा के साथ 1 चार्ज/डिस्चार्ज करंट और 1 परिवेश तापमान का पता लगाता है।
साइट पर फोटो
