उत्पाद विवरण

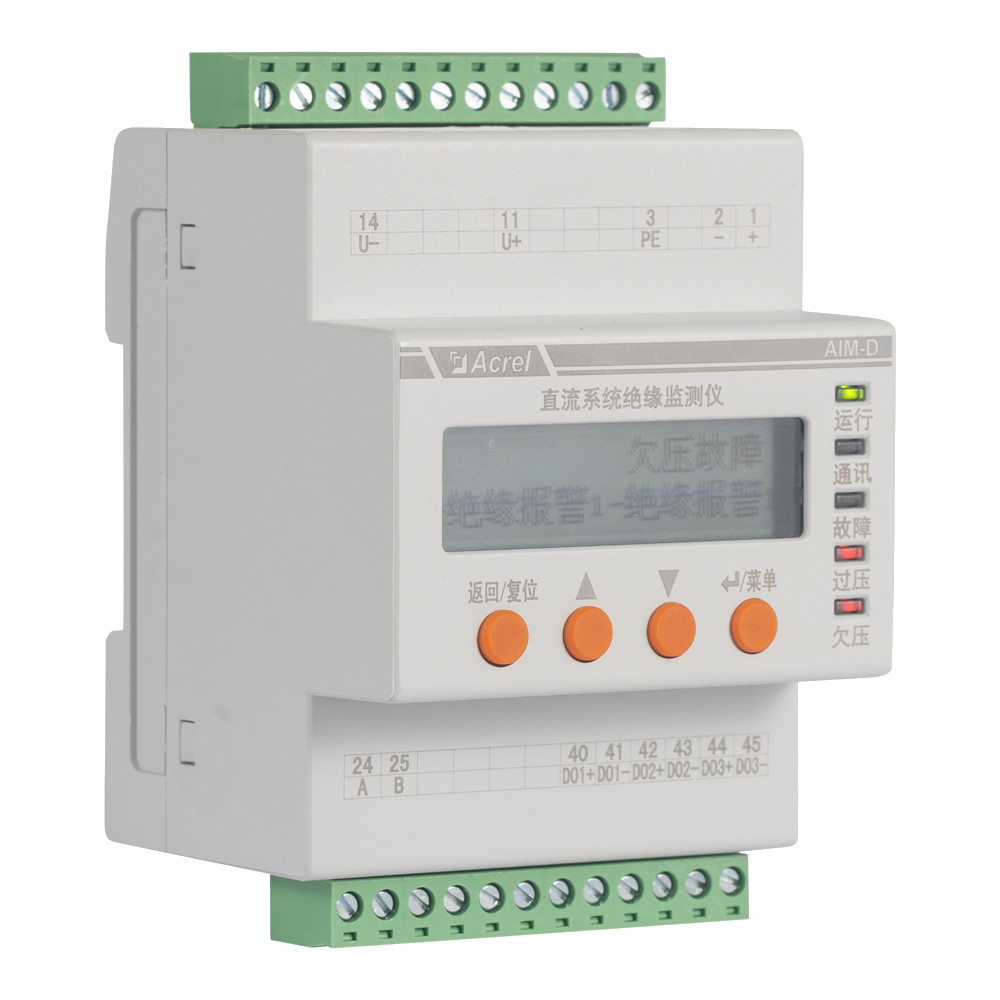

ईवी चार्जर के लिए एआईएम-डी100-टी सीरीज डीसी इन्सुलेशन मॉनिटर

1परिचय

    उद्योग के विकास के साथ, कई विद्युत उपकरण और संयंत्र उपकरण डीसी प्रणालियों द्वारा संचालित होते हैं, जिनमें अनगॉर्डेड सकारात्मक और नकारात्मक टर्मिनल होते हैं।बिना ग्राउंड (IT) वितरण प्रणाली के लिए, बिजली आपूर्ति प्रणाली के सुरक्षित संचालन को सुनिश्चित करने के लिए इन्सुलेशन प्रतिरोध की निगरानी की जानी चाहिए।

एआईएम-डी100-टी श्रृंखला डीसी इन्सुलेशन मॉनिटर को 10 ~ 1000 वी डीसी प्रणाली में लागू किया जा सकता है, डीसी अनगार्ड सिस्टम पॉजिटिव और नेगेटिव पोल टू ग्राउंड इन्सुलेशन प्रतिरोध की ऑन-लाइन निगरानी के लिए,और चेतावनी या अलार्म सिग्नल भेज जब इन्सुलेशन प्रतिरोध सेट मूल्य से कम है.

उत्पाद असंतुलित पुल के सिद्धांत पर आधारित है,जो संतुलित पुल जब वहाँ दोनों सकारात्मक और नकारात्मक ध्रुवों पर जमीन दोष हैं इन्सुलेशन प्रतिरोध का पता लगाने नहीं कर सकते हैं कि समस्या से बचता है.

उत्पाद को डीसी प्रणालियों जैसे बिजली संयंत्रों और सबस्टेशनों के डीसी पैनलों, इलेक्ट्रिक वाहनों के चार्जिंग उपकरणों, यूपीएस बिजली आपूर्ति प्रणालियों, फोटोवोल्टिक डीसी प्रणालियों में लागू किया जा सकता है।ऊर्जा भंडारण प्रणाली और अन्य डीसी विद्युत ग्रिड.

2. मॉडल विवरण

3. तकनीकी मापदंड

4कार्यात्मक विशेषताएं

• प्रतिरोध की निगरानी. उत्पाद सीसी प्रणाली के सकारात्मक और नकारात्मक ध्रुवों के पृथक्करण प्रतिरोध की जमीन पर निगरानी कर सकता है।जब इन्सुलेशन प्रतिरोध सेट चेतावनी और अलार्म मूल्यों से कम हो, यह चेतावनी और अलार्म सिग्नल भेज सकता है।
• वोल्टेज मॉनिटरिंग. उत्पाद सीसी प्रणाली के सकारात्मक और नकारात्मक ध्रुवों के बीच वोल्टेज और जमीन के संबंध में सकारात्मक और नकारात्मक ध्रुवों के बीच वोल्टेज की निगरानी कर सकता है।
• ओवर-वोल्टेज और अंडर-वोल्टेज अलार्म फ़ंक्शन। उत्पाद डीसी सिस्टम वोल्टेज उतार-चढ़ाव की निगरानी कर सकता है, जब ओवर-वोल्टेज या अंडर-वोल्टेज होता है, तो यह समय पर अलार्म सिग्नल जारी कर सकता है।
• प्रारंभिक चेतावनी अलार्म समारोह. उत्पाद स्वतंत्र रूप से समायोज्य सेट मान के दो समूहों है, आप चेतावनी मूल्य और अलार्म मूल्य सेट कर सकते हैं।
• एलईडी संकेत समारोह. उत्पाद पैनल में संचालन, संचार और गलती, ओवर-वोल्टेज, अंडर-वोल्टेज एलईडी संकेतक हैं, जो उत्पाद की स्थिति प्रदर्शित कर सकते हैं।
• एलसीडी डिस्प्ले फ़ंक्शन। उत्पाद 128*32 डॉट मैट्रिक्स तरल क्रिस्टल डिस्प्ले को अपनाता है, जो पैरामीटर जानकारी प्रदर्शित कर सकता है।
• रिले आउटपुट फ़ंक्शन. उत्पाद में 3-चैनल रिले आउटपुट हैं, जिन्हें सामान्य रूप से खुले या सामान्य रूप से बंद मोड के रूप में चुना जा सकता है.
• घटना रिकॉर्ड समारोह। उत्पाद अलार्म के समय और गलती के प्रकार को रिकॉर्ड कर सकता है, जो कर्मचारियों के लिए समस्या निवारण के लिए सुविधाजनक है।
• संचार नेटवर्क समारोह. उत्पाद में 1 RS485 इंटरफ़ेस है और Modbus-RTU प्रोटोकॉल को अपनाता है, जिसका उपयोग डेटा इंटरैक्शन के लिए किया जा सकता है।
• रेल माउंटिंग उत्पाद मानक 35 मिमी रेल माउंटिंग को अपनाता है।
• प्लग-इन टर्मिनल. उत्पाद प्लग-इन टर्मिनल वायरिंग को अपनाता है, जो वायरिंग और स्थापना के लिए सुविधाजनक है।

आयाम

पैनल विवरण

स्थापना

वायरिंग
