निर्माण स्थल पर विद्युत उपकरणों की स्थापना में एएसजे श्रृंखला अवशिष्ट वर्तमान रिले का अनुप्रयोग

सार:रिसाव उपकरणों की सुरक्षा का मुख्य कार्य सक्रिय उपकरणों के साथ प्रत्यक्ष या अप्रत्यक्ष संपर्क से बचना है, जो सुरक्षित ऊर्जाकरण के लिए एक आवश्यक उपाय भी है।जहां तक ​​निर्माण स्थलों पर बिजली के उपयोग के लिए बुनियादी आवश्यकताओं का संबंध है, निर्माण स्थल के रिसाव संरक्षण उपकरण के उपयोग में आने वाली समस्याओं पर चर्चा की जाती है, और साथ ही सुधार किए जाते हैं।यह दुर्घटनाओं की घटना को प्रभावी ढंग से कम कर सकता है और निर्माण के दौरान बिजली के सुचारू उपयोग को सुनिश्चित करने के लिए एक अनिवार्य आवश्यकता भी है।

कीवर्ड:रिसाव संरक्षण;निर्माण स्थल;विद्युत सुरक्षा

0：अवलोकन

निर्माण स्थल रिसाव उपकरणों की सुरक्षा के लिए अनिवार्य उपकरणों का उपयोग करना है, उद्देश्य निर्माण स्थल पर बिजली आपूर्ति की सुरक्षा सुनिश्चित करना है।सामान्य निर्माण में, विशेष निर्माण स्थल के कारण, रिसाव संरक्षण उपकरण अक्सर ट्रिप हो जाता है, जो न केवल निर्माण प्रक्रिया में बाधा डालता है, बल्कि निर्माण स्थल की सुरक्षा को भी खतरे में डालता है।बिजली के उपयोग के साथ निर्माण स्थल की वास्तविक स्थिति को मिलाकर, निर्माण स्थल पर रिसाव संरक्षण उपकरणों के बार-बार ट्रिपिंग की घटना को संक्षेप में प्रस्तुत किया गया है, और रिसाव उपकरणों की सुरक्षा के लिए दैनिक सुरक्षात्मक उपाय दिए गए हैं।

रिसाव उपकरणों की सुरक्षा का मुख्य कार्य मानव शरीर को बिजली का झटका लगने पर रिसाव या घातक खतरे की प्रक्रिया में सक्रिय उपकरणों की रक्षा करना है।उपकरण मुख्य रूप से स्विच, प्रयोगात्मक बटन और डिस्कनेक्ट डिवाइस, डिस्कनेक्ट की समग्र संरचना, और अवशिष्ट वर्तमान पारस्परिक अधिष्ठापन से बना है।यह एक उपकरण जैसे कई भागों से बना होता है।सुरक्षात्मक उपकरणों का ग्राउंडिंग फॉल्ट करंट लीकिंग उपकरण के बीच होता है जो लीकेज उपकरण की सुरक्षा करता है, और जब यह पूर्व निर्धारित मूल्य से अधिक हो जाता है, तो मुख्य स्विच स्वचालित रूप से ट्रिप हो जाएगा, और फॉल्ट करंट कट जाता है, जो एक निश्चित के लिए एक सुरक्षात्मक भूमिका निभाता है। क्षेत्र।

निर्माण स्थल पर, आम तौर पर बोलते हुए, बिजली के मानक आवश्यकताओं के अनुरूप नहीं हैं, और उपयोग में आने वाली सुविधाओं और लाइनों में कई सुरक्षा समस्याएं हैं।मुख्य विशेषताएं मजबूत तरलता, कई दोहराव और अस्थायी प्रकृति हैं।

1：निर्माण स्थल पर रिसाव रक्षक के गलत संचालन के कारण

बाहरी हस्तक्षेप

ए) बिजली के हमलों के दौरान सकारात्मक और नकारात्मक वैकल्पिक प्रक्रिया के कारण ओवरहेड लाइनों, इन्सुलेटेड तारों, केबल्स और विद्युत पेन की ग्राउंड कैपेसिटेंस के कारण ओवरवॉल्टेज, ग्राउंड रिसाव चालू करता है, जिससे अवशिष्ट वर्तमान रक्षक खराब हो जाता है या यहां तक ​​​​कि सीधे क्षति भी होती है।यदि यह बहुत अधिक है, तो यह रक्षक बिजली की आपूर्ति और आंतरिक सर्किट को नुकसान पहुंचाएगा, और वोल्टेज के नुकसान के साथ स्वचालित स्विच ट्रिप कॉइल जल जाएगा;मैकेनिकल लॉकिंग डिवाइस के साथ इलेक्ट्रोमैग्नेटिक स्विच में अवशोषित करने और कूदने की अपर्याप्त शक्ति होती है, जो ट्रिपिंग की गति को धीमा कर देती है या हिलने से मना कर देती है।

ख) निर्माण स्थल को रोशन करने की प्रक्रिया में, विभिन्न लाइनें बिछाई गई हैं और बिजली के उपकरणों का उपयोग किया गया है

बेतरतीब ढंग से निर्मित और निर्मित, जिसके कारण लाइन की समय से पहले उम्र बढ़ने, लाइन के इन्सुलेशन प्रतिरोध में कमी और सक्रिय सुविधाओं, और वर्तमान रिसाव या यहां तक ​​कि ग्राउंडिंग के कारण रिसाव संरक्षण उपकरण बार-बार दिखाई देते हैं और सामान्य उपयोग को प्रभावित करते हैं।क्योंकि लीकेज स्विच के आउटपुट टर्मिनल की लाइन का इंसुलेशन प्रतिरोध कम हो जाता है और ग्राउंडिंग लाइन न्यूट्रल लाइन से जुड़ी होती है, लीकेज प्रोटेक्शन डिवाइस की स्थापना के दौरान बिजली की आपूर्ति का न्यूट्रल पॉइंट ग्राउंडेड नहीं होता है।बिजली के झटके की प्रक्रिया में, संवेदनशीलता और हिलने से इनकार कम हो जाता है।

ग) पर्यावरण परिवर्तन हस्तक्षेप।यहां सबसे महत्वपूर्ण कारक पर्यावरणीय परिस्थितियों को संदर्भित करता है, जैसे कि गर्मी में तापमान में वृद्धि और गर्म और आर्द्र बरसात के मौसम;या रिसाव संरक्षण उपकरण के चारों ओर स्थापित मजबूत आयाम वाली विद्युत सुविधाएं;या ऑपरेशन के दौरान दीर्घकालिक जोखिम।हानिकारक गैसों का निरंतर क्षरण और क्षरण;रिसाव संरक्षण सुविधा के इलेक्ट्रॉनिक घटकों की विद्युत चुम्बकीय कॉइल और संरचना संरचना की इन्सुलेशन डिग्री कम हो जाती है, मोल्ड टूटना और जंग दिखाई देता है, और अंततः रिसाव संरक्षण सुविधा गलत तरीके से कार्य कर सकती है या कार्य करने से इंकार कर सकती है।

(2) लीकेज प्रोटेक्टर की वायरिंग गलत है।जब रिसाव रक्षक स्थापित किया जाता है, तो यह अक्सर गलत वायरिंग या स्थापना विधि और सर्किट संरचना की अनुपयुक्तता के कारण गलत संचालन, स्थानांतरित करने से इनकार, या सर्वोत्तम प्रभाव प्राप्त करने में विफलता के कारण होता है।न्यूट्रल लाइन लीकेज प्रोटेक्टर से गुजरने के बाद, यह अन्य लीकेज प्रोटेक्टर्स की न्यूट्रल लाइन या अन्य न्यूट्रल लाइनों से जुड़ी होती है जो लीकेज प्रोटेक्टर्स से लैस नहीं होती हैं;तटस्थ रेखा टूट गई है या खराब रूप से जुड़ी हुई है, जिससे तटस्थ बिंदु पक्षपाती हो जाता है।शून्य क्षमता को शिफ्ट करें;ये न्यूट्रल लाइन लीकेज और अन्य विफलताओं की संभावना को बढ़ाते हैं।

(3) रिसाव रक्षक का चयन अनुचित है।लीकेज डिवाइसेज को रेटेड लीकेज करंट के साथ 30mA से अधिक या एनर्जेटिक डिवाइस के मानक करंट के दोगुने से अधिक के साथ सुरक्षित रखें, या विलंब प्रभाव के साथ एक सुरक्षात्मक रिसाव डिवाइस चुनें, क्योंकि रेटेड लीकेज करंट बढ़ता रहता है या संवेदनशीलता कम हो जाती है, जब रिसाव दुर्घटना होती है, अंत में रिसाव संरक्षण उपकरण काम नहीं कर रहा है, और उच्च स्तरीय रिसाव संरक्षण उपकरण संचालित होना शुरू हो जाएगा।

(4) लीकेज प्रोटेक्टर की समस्या ही।

ए) अंतर्निहित सीमाएं।करंट लीकेज प्रोटेक्टर, चाहे इलेक्ट्रोमैग्नेटिक हो या इलेक्ट्रॉनिक, इलेक्ट्रिकल इक्विपमेंट के मेन सर्किट में लीकेज करंट को लेने के लिए मैग्नेटिक इंडक्शन ट्रांसफॉर्मर का इस्तेमाल करते हैं।पूरी तरह से संतुलित होने के लिए चुंबकीय रिंग में तीन-चरण या तीन-चरण चार-तार की व्यवस्था करना असंभव है।इलेक्ट्रिक वेल्डिंग मशीन जैसे दो-चरण या एकल-चरण भार के लिए, तीन-चरण धाराएं पूरी तरह से संतुलित नहीं हो सकती हैं, और वे बहुत भिन्न भी हो सकती हैं।यदि इलेक्ट्रोमोटिव बल एक निश्चित सीमा तक बहुत बड़ा है, तो यह रिसाव रक्षक को ट्रिप करने का कारण बनेगा।

बी) खराब गुणवत्ता और अनुचित पैरामीटर विन्यास।निर्माण स्थल ने प्रासंगिक निर्माण विनिर्देशों और निर्माण योजनाओं के अनुसार रिसाव संरक्षण उपकरण नहीं खरीदे, और क्योंकि खरीदे गए रिसाव रक्षक की गुणवत्ता कम थी, वास्तविक आंतरिक स्थिति मानक पैरामीटर मानकों से मेल नहीं खाती, बस इसे संचालन में डाल दिया इस्तेमाल किया गया नया उत्पाद खराब हो गया है।

2. निर्माण स्थल पर वैज्ञानिक रूप से रिसाव रक्षक का उपयोग करने की विधि

निर्माण सुरक्षा के प्रबंधन में सुधार करते हुए, निर्माण इलेक्ट्रीशियन के ज्ञान प्रशिक्षण को मजबूत करना भी आवश्यक है, और अपनाई जाने वाली रोकथाम के तरीकों को वास्तविक स्थिति और निर्माण तकनीक के अनुसार निर्दिष्ट किया जाना चाहिए।

1) बाहरी हस्तक्षेप से बचें।बिजली के ओवरवॉल्टेज हस्तक्षेप के कारण होने वाली खराबी से बचने के उपायों में ओवरहेड लाइनों पर लाइटनिंग अरेस्टर या ब्रेकडाउन गैप स्थापित करना और 150mA, 0.2s देरी प्रकार के रिसाव सर्किट ब्रेकर को मुख्य वितरण बॉक्स में स्थापित करना शामिल है, ताकि अत्यधिक तटस्थ बिंदु विस्थापन को रोका जा सके। क्षतिग्रस्त या रिसाव सर्किट ब्रेकर की संवेदनशीलता कम हो जाती है, लोड को तीन-चरण लाइन पर यथासंभव समान रूप से वितरित करने के लिए समायोजित किया जाना चाहिए।कंडक्टर का क्रॉस-सेक्शनल एरिया प्रत्येक फेज लाइन के कंडक्टर के क्रॉस-सेक्शन से कम नहीं होना चाहिए।

(2) वायरिंग को सही ढंग से चुनें और स्थापित करें

(ए) चयन लाइन के साथ संगत होना चाहिए।रेटेड वोल्टेज, रेटेड करंट और लीकेज स्विच की ब्रेकिंग क्षमता जैसे प्रदर्शन संकेतक लाइन की स्थिति के अनुकूल होने चाहिए।मेन प्रोटेक्शन के लिए लीकेज प्रोटेक्टर का झेलने वाला वोल्टेज और टर्मिनल उपकरण के लिए लीकेज प्रोटेक्टर अलग है।जब बिजली की आपूर्ति और टर्मिनल के मुख्य में धातु की जमीन की गलती होती है, तो उत्पन्न होने वाली गलती कई गुना भिन्न हो सकती है।

(बी) पदानुक्रमित विभाजन संरक्षण लागू करें।पूरे निर्माण स्थल को बड़ी कंपनियों और विभिन्न आसन्न निर्माण टीमों के अनुसार विभिन्न रिसाव संरक्षण उपकरण क्षेत्रों में वितरित किया जाता है।प्रत्येक सुरक्षा क्षेत्र में माध्यमिक रिसाव संरक्षण सुविधाओं का एक पूरा सेट होना चाहिए, जो संपूर्ण सुधार कर सकता है। सुरक्षा क्षेत्र की संवेदनशीलता भी सुरक्षा रिसाव सेटिंग के ट्रिपिंग की संभावना को कम कर सकती है, और दोषों के कारण बिजली आउटेज की घटना को कम कर सकती है।

(सी) तटस्थ रेखा और सुरक्षा रेखा के बीच स्पष्ट रूप से अंतर करें।जब रिसाव रक्षक को लोड साइड और पावर साइड के साथ चिह्नित किया जाता है, तो तारों को नियमों के अनुसार स्थापित किया जाना चाहिए, और किसी भी रिवर्स कनेक्शन की अनुमति नहीं है।थ्री-लेवल फोर-वायर या फोर-पोल लीकेज प्रोटेक्टर की न्यूट्रल लाइन को लीकेज प्रोटेक्टर से जोड़ा जाना चाहिए।लीकेज प्रोटेक्टर से गुजरने वाली न्यूट्रल लाइन को सुरक्षा लाइन के रूप में इस्तेमाल नहीं किया जाना चाहिए, और इसे बार-बार ग्राउंडेड या उपकरण के उजागर प्रवाहकीय भागों से नहीं जोड़ा जा सकता है।लोड साइड पर न्यूट्रल लाइन को अन्य सर्किट के साथ साझा नहीं किया जाना चाहिए

3. उत्पाद विवरण

सामान्य चरण-दर-चरण शॉर्ट सर्किट एक बड़ा करंट उत्पन्न कर सकता है, जिसे एक स्विच द्वारा संरक्षित किया जा सकता है।हालांकि, मानव शरीर के बिजली के झटके और लाइन की उम्र बढ़ने और उपकरणों की जमीनी खराबी के कारण होने वाला वर्तमान रिसाव लीकेज करंट के कारण होता है।लीकेज करंट आमतौर पर 30mA-3A पर होता है, ये मान इतने छोटे होते हैं कि पारंपरिक स्विच को संरक्षित नहीं किया जा सकता है, इसलिए एक अवशिष्ट वर्तमान-संचालित सुरक्षा उपकरण का उपयोग किया जाना चाहिए।

अवशिष्ट वर्तमान रिले अवशिष्ट वर्तमान का पता लगाने के लिए एक अवशिष्ट वर्तमान ट्रांसफार्मर है, और निर्दिष्ट शर्तों के तहत, जब अवशिष्ट धारा किसी दिए गए मान तक पहुंच जाती है या उससे अधिक हो जाती है, तो विद्युत उपकरण में एक या अधिक विद्युत आउटपुट सर्किट संपर्क खुलेंगे और बंद होंगे।बिजली के उपकरणों को स्विच करें।

यहां तीन सामान्य रिसाव स्थितियां हैं।

1. सीधे संपर्क और बिजली के झटके को रोकने के लिए I△n≤30mA के साथ उच्च संवेदनशीलता आरसीडी का उपयोग किया जाना चाहिए।

2. 30mA से अधिक I△n के साथ मध्यम संवेदनशीलता RCD का उपयोग अप्रत्यक्ष संपर्क बिजली के झटके को रोकने के लिए किया जा सकता है।

3. अग्निरोधक आरसीडी के लिए 4-पोल या 2-पोल आरसीडी का उपयोग किया जाएगा।

आईटी सिस्टम के लिए, अवशिष्ट वर्तमान रिले का उपयोग आवश्यकतानुसार किया जाता है।सिस्टम के इन्सुलेशन को खराब होने से बचाने के लिए और सेकेंडरी फॉल्ट बैकअप सुरक्षा के रूप में, वायरिंग प्रकार के अनुसार, टीटी या टीएन सिस्टम के समान एक सुरक्षात्मक उपाय अपनाया जाता है।सबसे पहले, एक विफलता की भविष्यवाणी करने के लिए एक इन्सुलेशन निगरानी उपकरण का उपयोग किया जाना चाहिए।

टीटी सिस्टम के लिए, एक अवशिष्ट वर्तमान रिले की सिफारिश की जाती है।क्योंकि जब सिंगल-फेज ग्राउंड फॉल्ट होता है, तो फॉल्ट करंट बहुत छोटा होता है और इसका अंदाजा लगाना मुश्किल होता है।यदि स्विच का ऑपरेटिंग करंट नहीं पहुंचा है, तो आवास पर एक खतरनाक वोल्टेज दिखाई देगा।इस समय, एन तार को अवशिष्ट वर्तमान ट्रांसफार्मर से गुजरना होगा।

टीएन-एस सिस्टम के लिए, एक अवशिष्ट वर्तमान रिले का उपयोग किया जा सकता है।सुरक्षा और विश्वसनीयता में सुधार के लिए गलती को अधिक तेज़ी से और संवेदनशीलता से काटें।इस समय, पीई लाइन को ट्रांसफार्मर से नहीं गुजरना चाहिए, और एन लाइन को ट्रांसफार्मर से गुजरना चाहिए, और इसे बार-बार ग्राउंड नहीं किया जाना चाहिए।

TN-C सिस्टम के लिए, अवशिष्ट वर्तमान रिले का उपयोग नहीं किया जा सकता है।क्योंकि पीई तार और एन तार एकीकृत होते हैं, अगर पेन तार को बार-बार ग्राउंड नहीं किया जाता है, जब खोल सक्रिय होता है, तो ट्रांसफॉर्मर के अंदर और बाहर बराबर होता है, और एएसजे आगे बढ़ने से इंकार कर देता है;यदि PEN तार को बार-बार ग्राउंड किया जाता है, तो सिंगल-फेज करंट का हिस्सा बार-बार ग्राउंडिंग में प्रवाहित होगा।एक निश्चित मूल्य तक पहुंचने के बाद, एएसजे खराब हो गया।TN-C सिस्टम को TN-CS सिस्टम में बदलना आवश्यक है, जो TN-S सिस्टम के समान है, और फिर अवशिष्ट वर्तमान ट्रांसफार्मर को TN-S सिस्टम से कनेक्ट करें।

4.उत्पाद का परिचय

Acrel Electric की ASJ श्रृंखला अवशिष्ट वर्तमान रिले उपर्युक्त रिसाव स्थितियों की सुरक्षा को पूरा कर सकती है, और इसका उपयोग अप्रत्यक्ष संपर्क को रोकने और रिसाव वर्तमान को सीमित करने के लिए समय पर बिजली की आपूर्ति में कटौती करने के लिए रिमोट ट्रिप स्विच के संयोजन के साथ किया जा सकता है।इसे बिजली उपकरणों की निगरानी के लिए सीधे सिग्नल रिले के रूप में भी इस्तेमाल किया जा सकता है।यह स्कूलों, वाणिज्यिक भवनों, कारखाने की कार्यशालाओं, बाज़ारों, औद्योगिक और खनन उद्यमों, राष्ट्रीय प्रमुख अग्नि सुरक्षा इकाइयों, स्मार्ट भवनों और समुदायों, सबवे, पेट्रोकेमिकल्स, दूरसंचार और राष्ट्रीय रक्षा विभागों में बिजली की खपत की सुरक्षा के लिए विशेष रूप से उपयुक्त है।

ASJ श्रृंखला के उत्पादों में मुख्य रूप से दो स्थापना विधियाँ होती हैं।ASJ10 सीरीज रेल पर लगे इंस्टालेशन हैं।उपस्थिति और कार्य निम्न तालिका में दिखाए गए हैं:

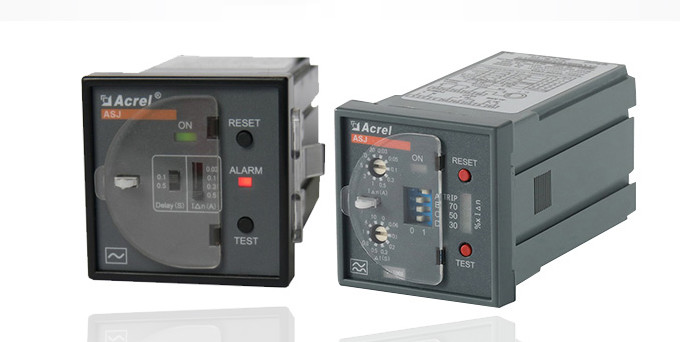

ASJ20 श्रृंखला पैनल माउंटेड हैं, उपस्थिति और कार्य निम्न तालिका में दिखाए गए हैं:

एसी प्रकार और ए प्रकार के अवशिष्ट वर्तमान रिले के बीच का अंतर है: एसी प्रकार अवशिष्ट वर्तमान रिले एक अवशिष्ट वर्तमान रिले है जो अवशिष्ट साइनसॉइडल प्रत्यावर्ती धारा के ट्रिपिंग को सुनिश्चित कर सकता है जो अचानक लागू होता है या धीरे-धीरे बढ़ रहा है।यह मुख्य रूप से साइनसॉइडल प्रत्यावर्ती धारा संकेतों की निगरानी करता है।टाइप ए अवशिष्ट वर्तमान रिले एक अवशिष्ट वर्तमान रिले है जो अवशिष्ट साइनसॉइडल प्रत्यावर्ती धारा और अवशिष्ट स्पंदनशील प्रत्यक्ष धारा के ट्रिपिंग को सुनिश्चित कर सकता है जो अचानक या धीरे-धीरे लागू होता है, और मुख्य रूप से साइनसोइडल वैकल्पिक वर्तमान संकेतों और स्पंदित प्रत्यक्ष वर्तमान संकेतों की निगरानी करता है।

विशिष्ट वायरिंग टर्मिनल और उपकरण की विशिष्ट वायरिंग इस प्रकार है:

5.निष्कर्ष

रिसाव संरक्षण उपकरण मानव शरीर को अनजाने में सक्रिय उपकरणों से संपर्क करने और बिजली के झटके का कारण बनने से रोक सकता है, जिससे होने वाले नुकसान को प्रभावी ढंग से कम किया जा सकता है, और आर्क ग्राउंडिंग के कारण होने वाली बिजली की आग पर एक अच्छा निवारक प्रभाव पड़ता है।ASJ श्रृंखला अवशिष्ट वर्तमान रिले उत्पाद लाइन में लीकेज करंट की निगरानी कर सकते हैं।जब लीकेज करंट सेट मान तक पहुंच जाता है या उससे अधिक हो जाता है, तो आंतरिक रिले अलार्म जारी करने के लिए कार्य करेगा, और लाइन सुरक्षा सुनिश्चित करने के लिए लाइन को जल्दी से काटने के लिए सर्किट ब्रेकर स्विच से जोड़ा जा सकता है।

संदर्भ

[1] रुई लिआंग।निर्माण स्थल [जे] पर रिसाव रक्षक के बार-बार ट्रिपिंग के कारण का विश्लेषण।चीन पैकेजिंग विज्ञान और प्रौद्योगिकी एक्सपो, 2011, 000(020): 277-277।

[2] एंटरप्राइज माइक्रोग्रिड डिजाइन और एप्लीकेशन मैनुअल।20206
